Apple M6 против M5: что изменилось внутри нового чипа
Apple M6 стал заметным шагом вперёд в развитии фирменных процессоров компании. Переход на 2-нанометровый техпроцесс позволил уменьшить физические размеры кристалла, одновременно добавив новые вычислительные блоки и изменив организацию кеш-памяти.
Внешне разница между M5 и M6 может показаться не слишком очевидной, но анализ их внутренней компоновки показывает, что Apple переработала сразу несколько важных узлов. Изменения затронули процессорные ядра, графику, кеши, нейронный движок и интерфейсы подключения.
M6 дебютировал в настольном Mac mini и стал первым чипом Apple для компьютеров, изготовленным по нормам 2 нм. Это важно не только для повышения производительности: меньший техпроцесс позволяет разместить больше транзисторов на той же площади или сократить размер самого кристалла.
M6 компактнее M5, но вмещает больше
Разница в размерах хорошо заметна при сравнении кристаллов двух поколений.
M5 производится по технологии TSMC N3P и имеет размеры примерно 12,75 × 12,08 мм. Его площадь составляет около 154 мм².
У M6 кристалл имеет размеры 12,8 × 11,06 мм, а общая площадь уменьшилась до 141,6 мм². То есть новый чип занимает примерно на 8% меньше места, хотя его архитектура получила ряд дополнительных блоков.
Именно здесь проявляется преимущество 2-нанометрового техпроцесса. Apple может эффективнее использовать доступную площадь, не ограничиваясь простым переносом старой конструкции на новый производственный процесс.
Память и графика: не всё изменилось одинаково
Контроллер памяти в обоих поколениях расположен в верхней части кристалла. Однако возможности подсистемы памяти M6 зависят от конфигурации компьютера.
Версия M6 с 16 ГБ оперативной памяти использует DRAM со скоростью 9600 мегатрансферов в секунду — такой же показатель, как у M5. Соответственно, сама смена поколения не означает автоматического увеличения пропускной способности в каждой конфигурации.
Модели с 24 и 32 ГБ памяти получили более быструю DRAM со скоростью 10 667 мегатрансферов в секунду. Для них заявлена пропускная способность памяти 170 ГБ/с.
Графический блок также претерпел изменения. В M6 у него на два ядра больше, чем у M5, но сами ядра стали примерно на 10% меньше. Это ещё один пример того, как Apple использует преимущества нового техпроцесса: дополнительные вычислительные ресурсы занимают меньше места.
При этом 16 МБ кеша системного уровня остались без изменений. Таким образом, не каждый блок M6 стал больше — компания сосредоточилась на тех участках архитектуры, где могла получить наибольшую пользу.
Процессорные ядра: другая структура и увеличенные кеши
Одним из самых интересных изменений стала перестройка центрального процессора. В M5 использовалась конфигурация с четырьмя суперядрами и шестью энергоэффективными ядрами. В M6 Apple перешла к другой схеме: два суперядра, четыре производительных ядра и шесть энергоэффективных.
Таким образом, количество суперядер уменьшилось, но появился отдельный кластер производительных ядер. Это свидетельствует об изменении подхода к распределению вычислительной нагрузки между разными типами ядер.
Каждое суперядро M6 имеет собственный кеш второго уровня объёмом 1,5 МБ. Это на 50% больше, чем у соответствующего ядра M5, хотя физический размер самих ядер в новом чипе меньше.
Ещё одно отличие — организация общей кеш-памяти. В M6 есть два общих кеша L2 объёмом по 10 МБ. В сумме это на 4 МБ больше, чем у M5. К этой системе подключены не только суперядра, но и четыре производительных ядра.
Фактически Apple объединила разные типы ядер в общую структуру доступа к кешу. Такой подход может помогать эффективнее работать с задачами, которые распределяются между несколькими ядрами.
Кластер энергоэффективных ядер остался отдельным. В M6 он, как и прежде, состоит из шести ядер, но объём общей кеш-памяти вырос до 8 МБ — на 2 МБ больше, чем у предшественника.
Кроме того, этот кластер оснащён блоком AMX — матричным сопроцессором Apple, предназначенным для ускорения определённых математических вычислений.

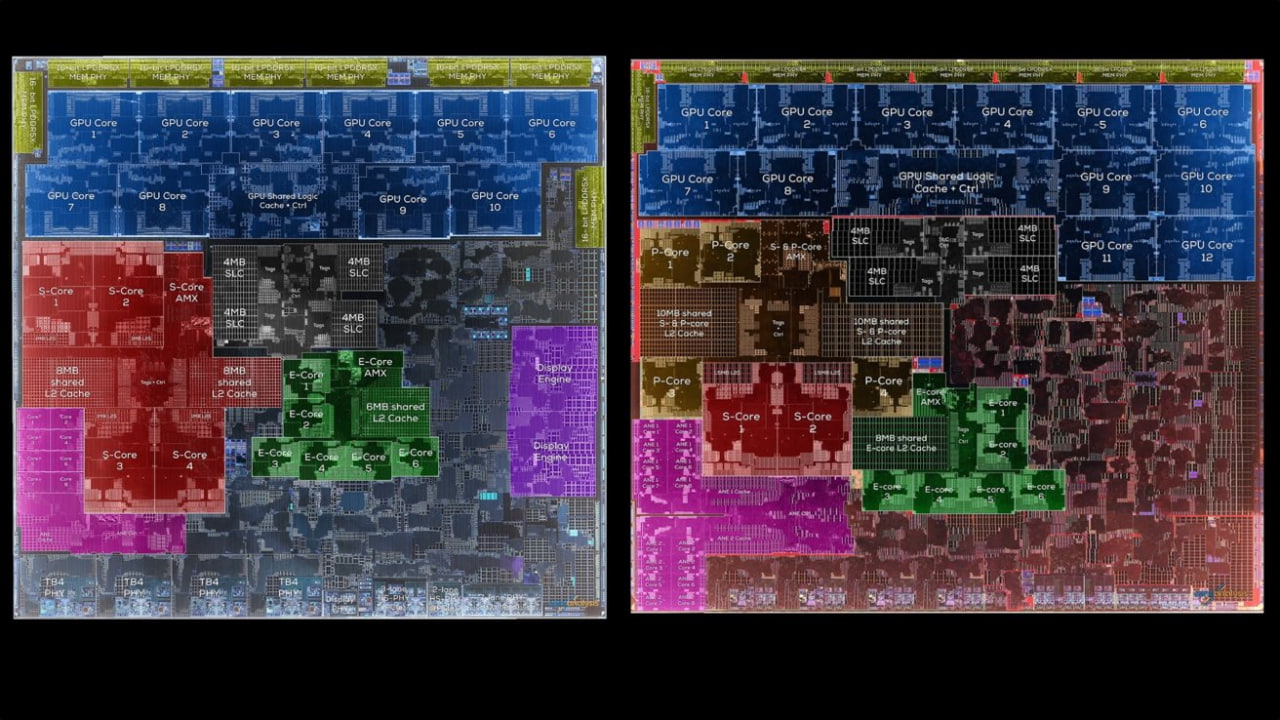

Карты кристаллов M5 [слева] и M6 [справа]
Нейронный движок стал больше
Изменения затронули и аппаратное обеспечение для задач искусственного интеллекта. Нейронный движок M6 получил вдвое больше ядер, чем в предыдущей конфигурации. Подобный подход Apple применила и в A20 Pro, но в M6 компоновка этого блока имеет более симметричную структуру.
На кристалле нейронный движок напоминает букву «Т». Он состоит из двух крупных кластеров, каждый из которых содержит восемь секций с двумя ядрами. У каждой стороны есть собственные кеши, а обе части сходятся к центральному блоку управления.
Такая компоновка сама по себе не гарантирует определённого прироста скорости, однако показывает, что Apple уделяет больше внимания аппаратному ускорению задач ИИ. Практический результат будет зависеть от конкретных операций и того, насколько эффективно программное обеспечение использует эти ресурсы.
[blog-product-8852, 8873, 8881, 4187, 8904, 8963, 8972-title-new_product]
Подключение: больше возможностей для PCI Express
Внешние интерфейсы M6 в целом сохранили знакомую структуру, однако в подсистеме высокоскоростного ввода-вывода есть важное отличие.
Анализ компоновки указывает на наличие шести линий PCI Express Gen 4. Для сравнения, M5 использовал три линии PCI Express Gen 4 и ещё две линии Gen 3.
Это означает, что у нового чипа больше линий четвёртого поколения для обмена данными с подключёнными компонентами. При этом наличие соответствующих физических блоков не стоит автоматически трактовать как гарантию определённого количества портов или конкретной скорости каждого разъёма в готовом компьютере — это зависит и от реализации устройства.
В компоновке также заметны отдельные физические уровни для дисплея и камеры. Общая структура этих блоков во многом напоминает решение предыдущего поколения.
Чего ожидать от Apple M7
На фоне изменений в M6 уже обсуждается следующее поколение процессоров Apple — M7. Согласно предварительным предположениям, оно может появиться быстрее, чем обычно, а основной акцент будет сделан на задачах искусственного интеллекта.
Одно из возможных изменений касается интерфейса памяти. Чипы серии M долгое время используют 128-битную шину, тогда как в A20 и A20 Pro применяется 96-битный интерфейс, ориентированный на мобильную платформу.
Это порождает предположения, что Apple может пересмотреть организацию памяти в будущих чипах для Mac. Однако пока это лишь возможное направление развития, а не подтверждённая характеристика M7.
Если Apple действительно планирует глубже интегрировать возможности ИИ в компьютеры Mac, изменения могут затронуть не только нейронный движок. Компания может пересмотреть и то, как процессор, графика и память взаимодействуют при выполнении таких задач.
Мнение AppleFun
M6 интересен не только переходом на 2 нм. Apple одновременно изменила структуру процессорных ядер, увеличила кеши, добавила графические ресурсы и переработала нейронный движок. Это уже больше, чем обычное обновление с небольшим приростом скорости. Но сами схемы кристалла не дают полного ответа на вопрос, насколько быстрее будет Mac в повседневной работе. Многое зависит от конкретных задач, конфигурации памяти и оптимизации программ. Поэтому самое интересное — увидеть, как эти изменения проявляются в реальных тестах, а не только на технических схемах.
FAQ
Чем Apple M6 отличается от M5?
M6 производится по 2-нанометровому техпроцессу, имеет меньшую площадь кристалла, другую конфигурацию процессорных ядер, увеличенные кеши и обновлённый нейронный движок.
Стал ли M6 меньше M5?
Да. Площадь кристалла M6 составляет примерно 141,6 мм² против 154 мм² у M5 — разница около 8%.
Увеличилась ли пропускная способность памяти?
Не во всех конфигурациях. В версии с 16 ГБ используется DRAM со скоростью 9600 мегатрансферов в секунду, тогда как варианты с 24 и 32 ГБ получили более быструю память и пропускную способность 170 ГБ/с.
Что изменилось в графике M6?
Графический блок получил два дополнительных ядра, а сами ядра стали примерно на 10% меньше по сравнению с M5.
